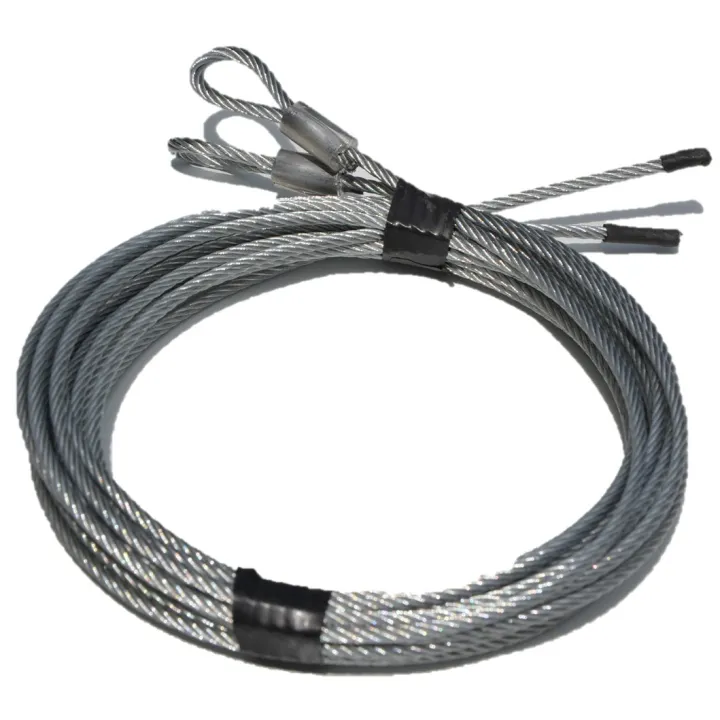

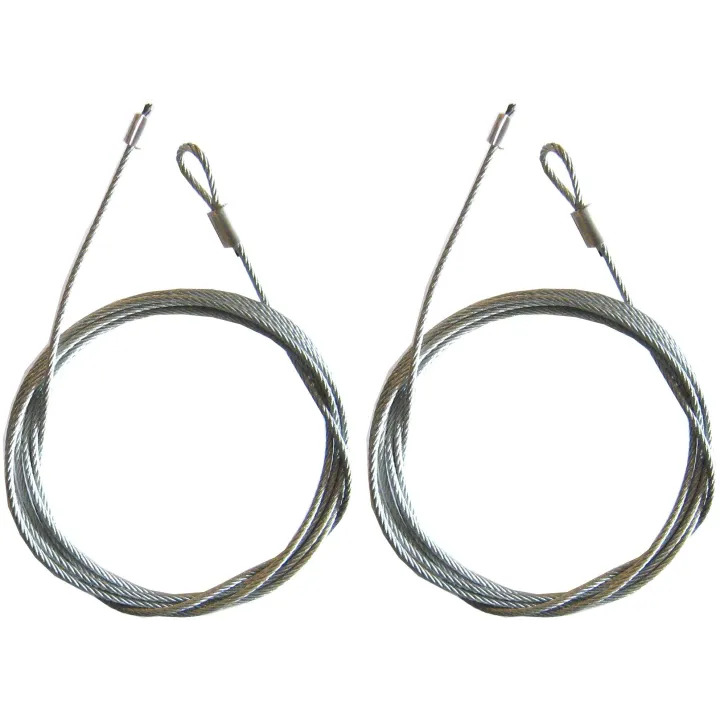

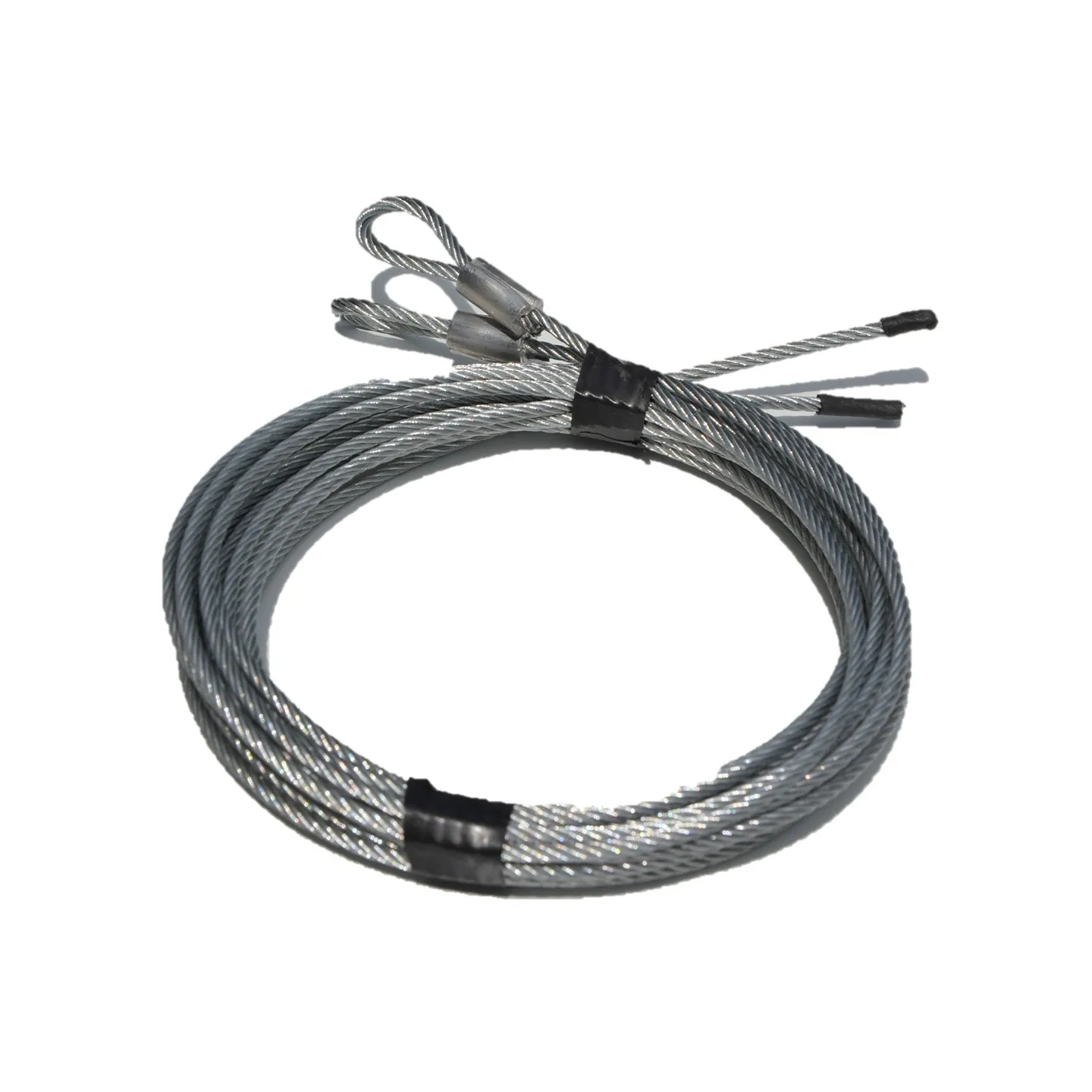

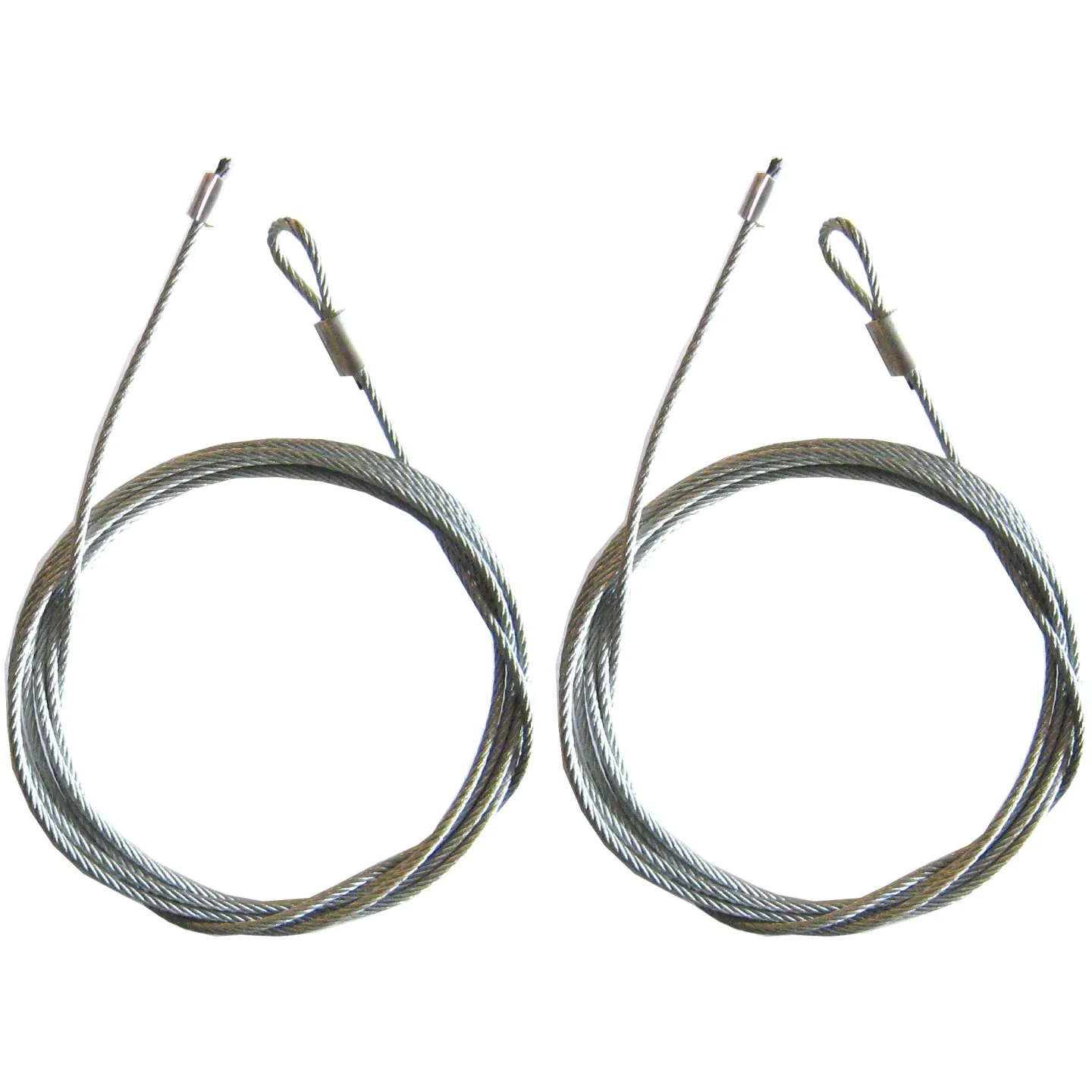

Câble diamètre 3mm avec boucle (la paire)

Voici les étapes à suivre en règle générale pour remplacer les câbles sur une porte de garage Spadone :

1. Ouvrir la porte de garage et la bloquer avec un serre joint devant une roulette.

Les ressorts de la porte sont alors au repos et vous pouvez travailler en sécurité.

2. Afin de faciliter le remontage, nous vous conseillons de prendre une photo du noeud-auto serrant ou du système de fixation présent en bout de câble.

3. Mesurer la cote depuis le sol jusque l'axe de la poulie mobile (poulie montée au bout des ressorts sur un support en forme de triangle fixée à mi hauteur environ)

4. Oter la boucle du câble fixée sur le bas de la porte de garage

5. Démonter le noeud auto serrant et enlever complètement le câble des poulies haute et mobile

6. Replacer le nouveau câble en faisant le chemin inverse.

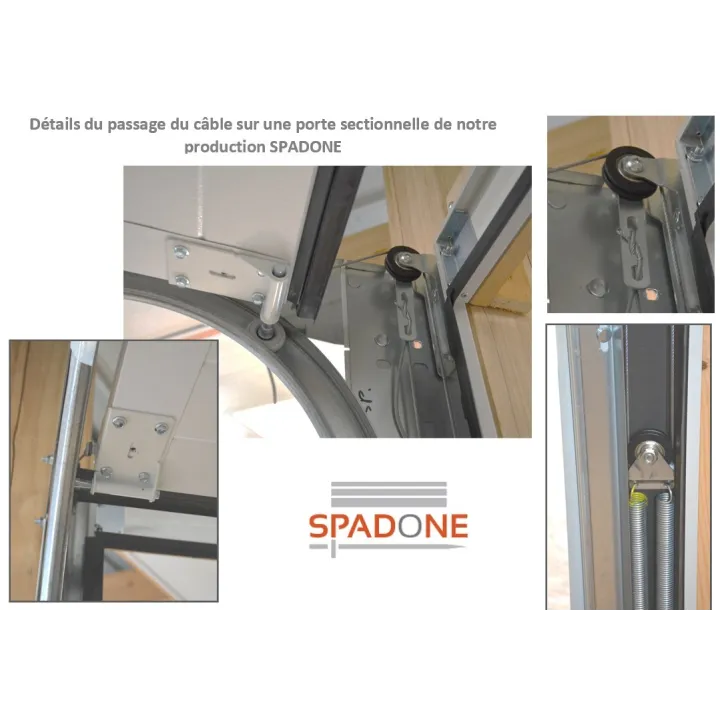

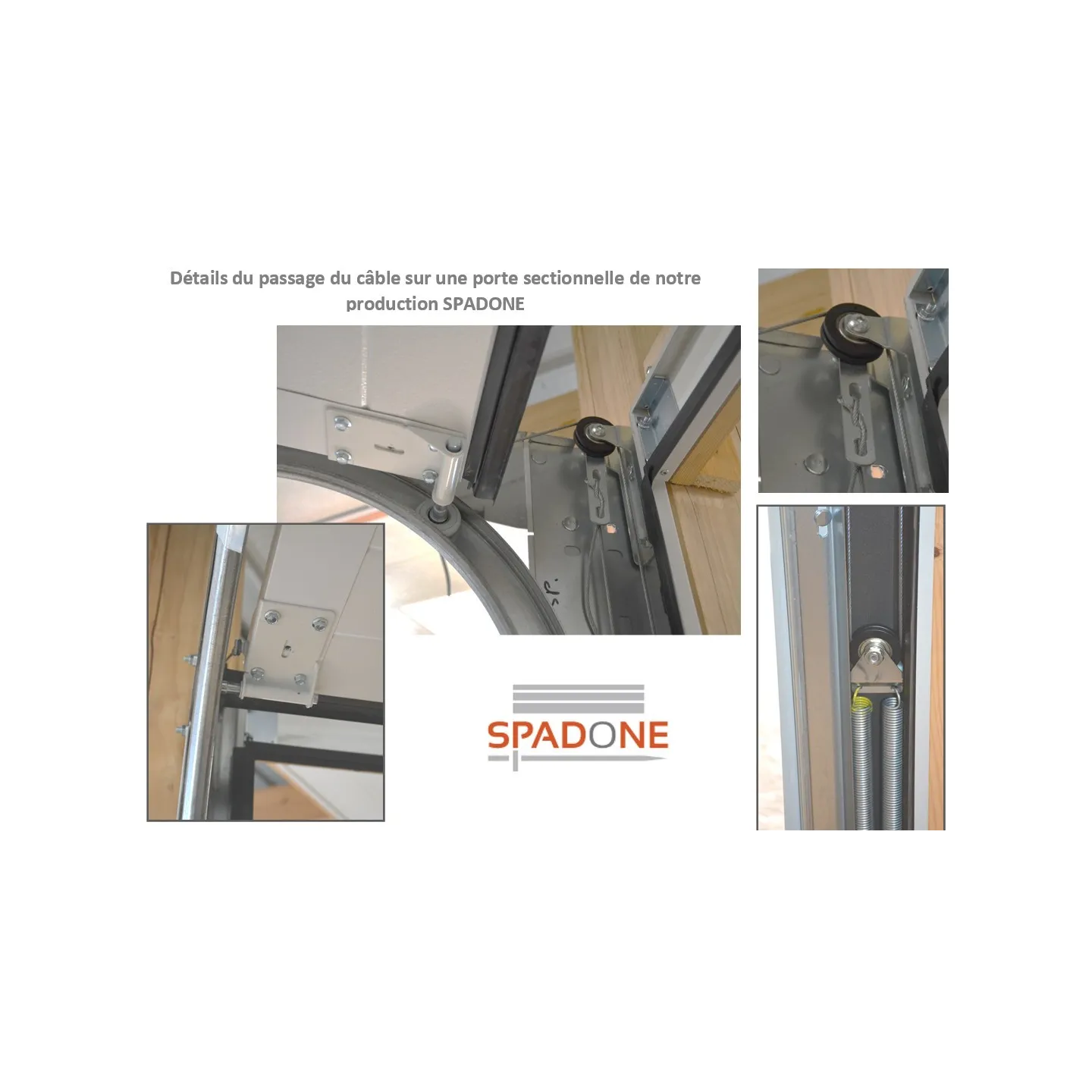

Pour une porte sectionnelle Spadone, cela donne :

• fixer la boucle en bas de la porte
• passer au dessus de la poulie fixe haute (de devant vers l'arrière de la poulie)
• passer le câble au niveau de la poulie mobile (de derrière la poulie vers l'avant)
• remonter vers la plaquette à trous et refaire le noeud auto serrant

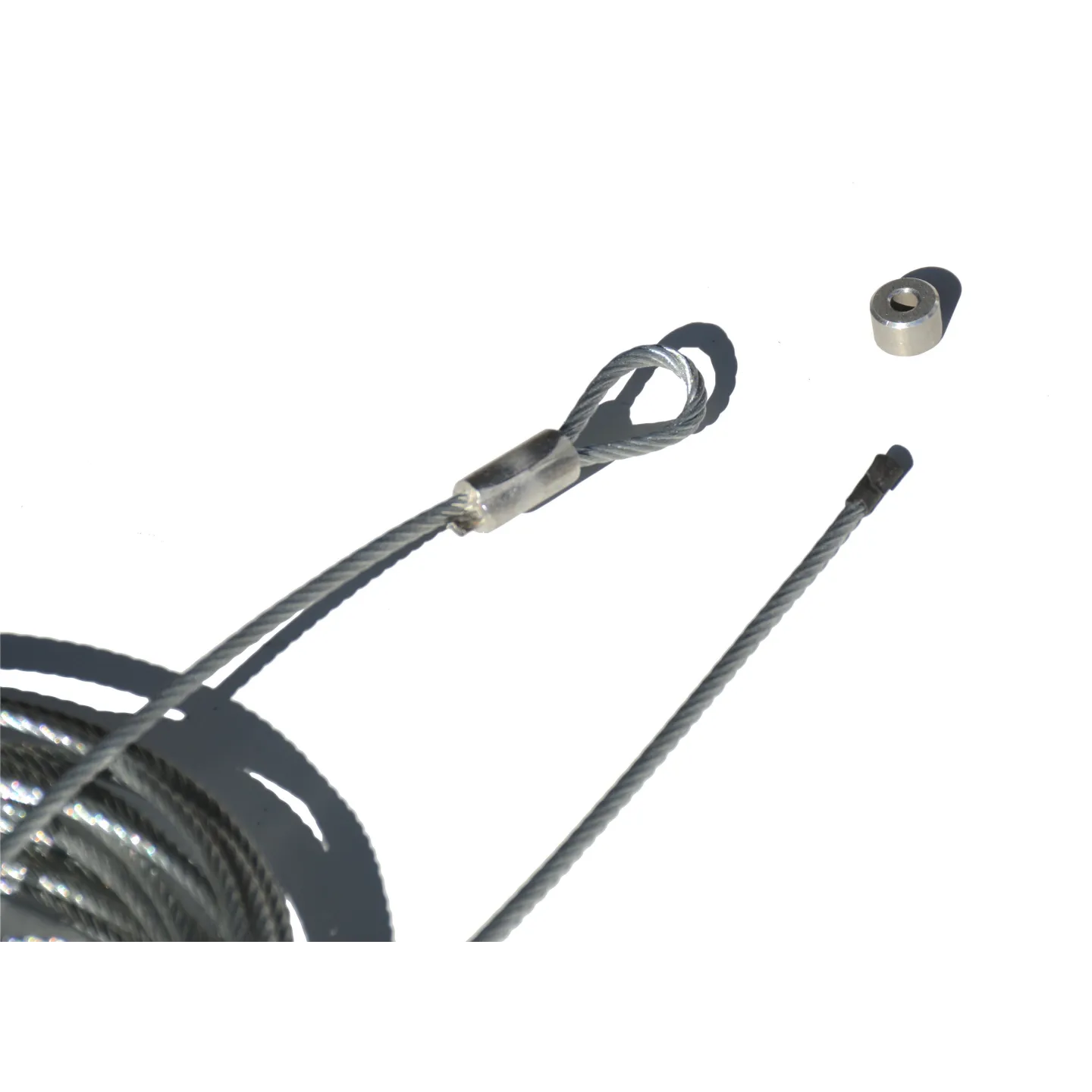

7. En jouant sur la longueur du câble au niveau du noeud auto-serrant, positionner la poulie mobile à sa cote initiale. Si vous n'avez pas de noeud auto-serrant, il peut être nécessaire de recouper le câble à la bonne cote et d'utiliser le plomb fourni pour le re-sertir.

8. Vous pouvez alors ôter le serre joint et tester votre porte de garage en manuel plusieurs fois pour vérifier son bon équilibrage. Vous pouvez ensuite ré-embrayer le moteur.
