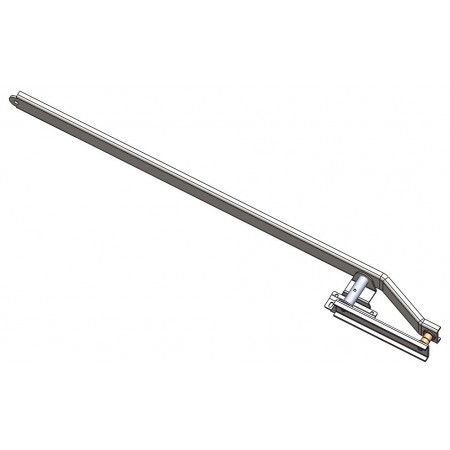

Bras renforcé de porte de garage basculante

Ce bras est réversible et convient aussi bien pour la gauche ou la droite d'une porte.

Le bras M mesure 1000 mm au total.
Le bras S mesure 1100 mm au total.
Le bras X mesure 1215 mm au total.

Pour connaitre la version de votre bras mesurer-le.

Si la longueur de vos bras installés diffère de celle indiquée, changez les deux côtés pour garder votre porte équilibrée.

En gardant symétriques les deux côtés de votre porte, vous assurez un fonctionnement sans à-coups. Il est donc tout à fait possible de changer vos bras de porte si les dimensions ne sont pas identiques. Nos techniciens sont à votre disposition pour vous guider dans cette opération par mail, chat ou appel et vous conseiller sur la faisabilité de l'opération.

Procédure de changement du bras

Prévoir :
- 2 personnes + protections
- 1 serre joint
- 1 visseuse avec embout de 10
- 1 gros tournevis plat
- 1 cale de jeu
- 1 nouveau bras + sangle perforée
- porte en mode manuel (chariot moteur débrayé)

Procédure :

1 - Ouvrir la porte et la bloquer avec un serre-joint dans le rail, devant une roulette

(Pas d'intervention si porte fermée et ressorts tendus !!!)

2 - Décrocher les ressorts un à un du côté du bras à changer et ôter la sangle perforée du bras
3 - A l'aide d'une visseuse équipée d'un embout de 10, retirer les 2 vis supérieure qui maintiennent le bras à son pivot
4 - Maintenir le bas de la porte avec une deuxième personne
5 - Retirer le serre joint qui bloque la roulette
6 - Fermer délicatement la porte à deux personnes , une à l'intérieur une autre à l'extérieur

!! ATTENTION MANOEUVRE DÉLICATE !!

Attention car il n' y a plus de ressorts, le poids de la porte peut peut être surprendre !
Attention si la porte n'a pas de poignée, la manœuvre se fera par le bas du cadre attention donc aux risques de pincement pendant la manœuvre et en fin de fermeture

7 - Une fois la porte fermée , la bloquer avec un serre-joint dans le rail , devant une roulette
8 - Placer une petite cale sous le cadre de la porte, de la même hauteur que l'espace entre le sol et le cadre
9 - Ôter le clip au bout du bras (fixé sur la pièce de liaison en bas de tablier) pour le retirer utiliser un gros tournevis plat
10 - A l'aide d'une visseuse équipée d'un embout de 10, retirer les 2 vis inférieures qui maintiennent le bras à son pivot

LE BRAS DÉFECTUEUX EST DÉSORMAIS RETIRÉ, PLACE AU NOUVEAU BRAS

1 - A l'aide d'une visseuse équipée d'un embout de 10, fixer les 2 vis inférieures qui maintiennent le nouveau bras à son pivot
2 - Emboîter le bas du bras sur la pièce de liaison en bas du tablier et y replacer le clip
3 - Retirer le serre-joint
4 - Ouvrir la porte à 2 personnes, délicatement et en sécurité
5 - A l'aide d'une visseuse équipée d'un embout de 10, fixer les 2 vis supérieures qui maintiennent le bras à son pivot
6 - La bloquer avec un serre-joint dans le rail, devant une roulette
7 - Replacer la nouvelle sangle perforée
7 - Replacer les ressorts sur la sangle perforée (au même trou que précédemment , voir l'autre côté)
8 - Retirer le serre joint qui bloque la roulette
9 - Faire une fermeture délicatement
10 - Faire plusieurs tests en manuel pour contrôle
