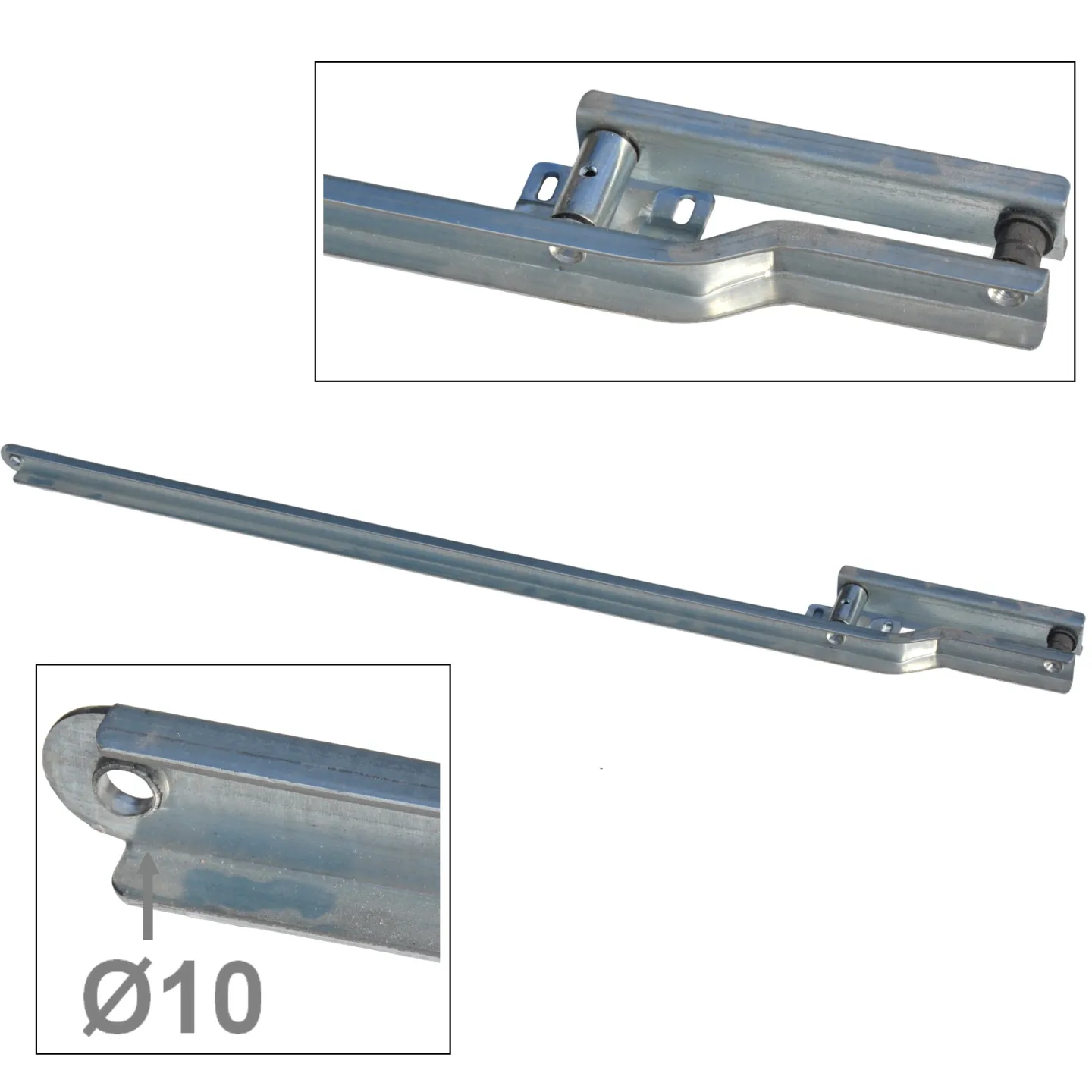

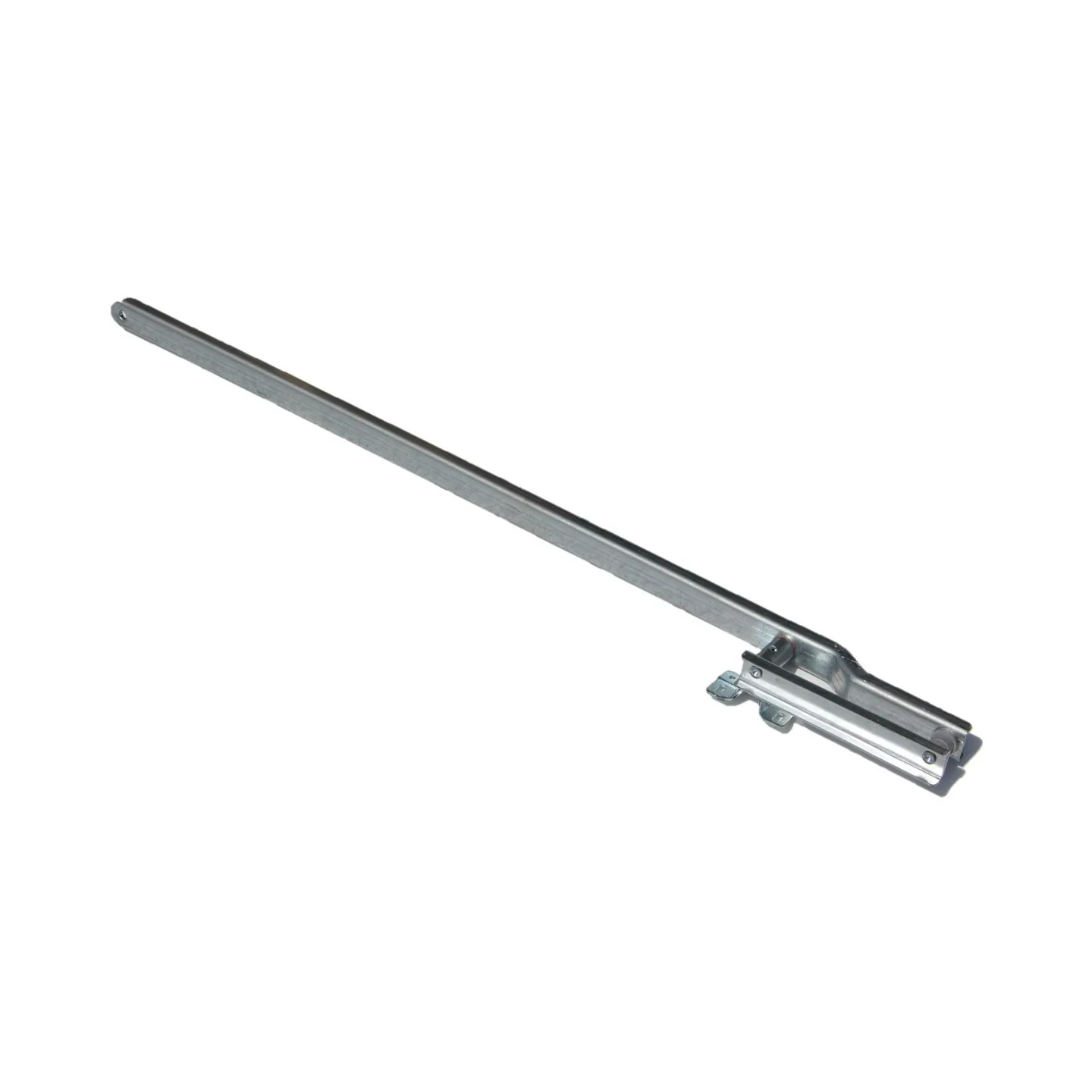

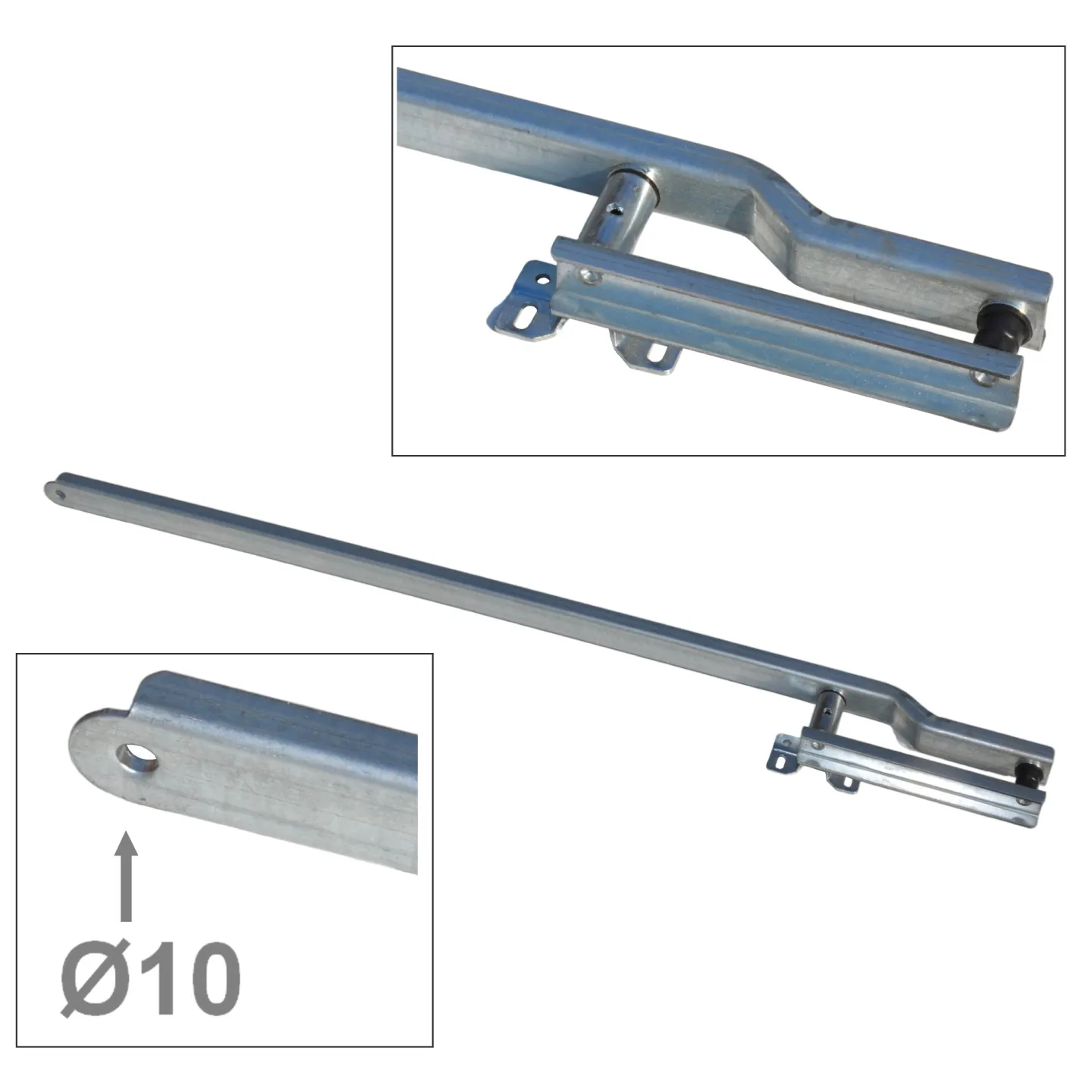

Schwingtorarm

Vorbereitung :

• 2 Personen + Schutz
• 1 Schraubzwinge
• 1 Schrauber mit 10er Bit
• 1 großer Schlitzschraubendreher
• 1 Spielklotz
• 1 neuer Arm + perforierter Gurt
• Tür im manuellen Modus (Motorschlitten gelöst)

Vorgehensweise :

1 - Tür öffnen und mit einer Schraubzwinge auf der Schiene vor einem Rollenhalter blockieren

(Keine Arbeiten bei geschlossener Tür und gespannten Federn!!!)

2 - Die Federn einzeln von der Seite des zu wechselnden Arms abhängen und den perforierten Gurt vom Arm entfernen

3 - Mit einem Schrauber, der mit einem 10er Bit ausgestattet ist, die 2 oberen Schrauben entfernen, die den Arm an seinem Drehpunkt halten

4 - Den unteren Teil des Kippgaragentors mit einer zweiten Person sichern

5 - Die Schraubzwinge entfernen, die den Rollenhalter blockiert

6 - Tür vorsichtig zu zweit schließen, eine Person innen, eine Person außen

!! VORSICHT, HEIKLE MANÖVER !!

Vorsicht, da keine Federn mehr vorhanden sind, kann das Gewicht der Tür möglicherweise überraschen! Vorsicht, wenn die Tür keinen Griff hat, erfolgt das Manövrieren am unteren Rahmen, daher Vorsicht vor Quetschgefahr während des Manövers und am Ende des Schließvorgangs

7 - Sobald die Tür geschlossen ist, sie mit einer Schraubzwinge auf der Schiene vor einem Rollenhalter blockieren

8 - Einen kleinen Klotz unter den Türrahmen legen, der die gleiche Höhe hat wie der Abstand zwischen Boden und Rahmen

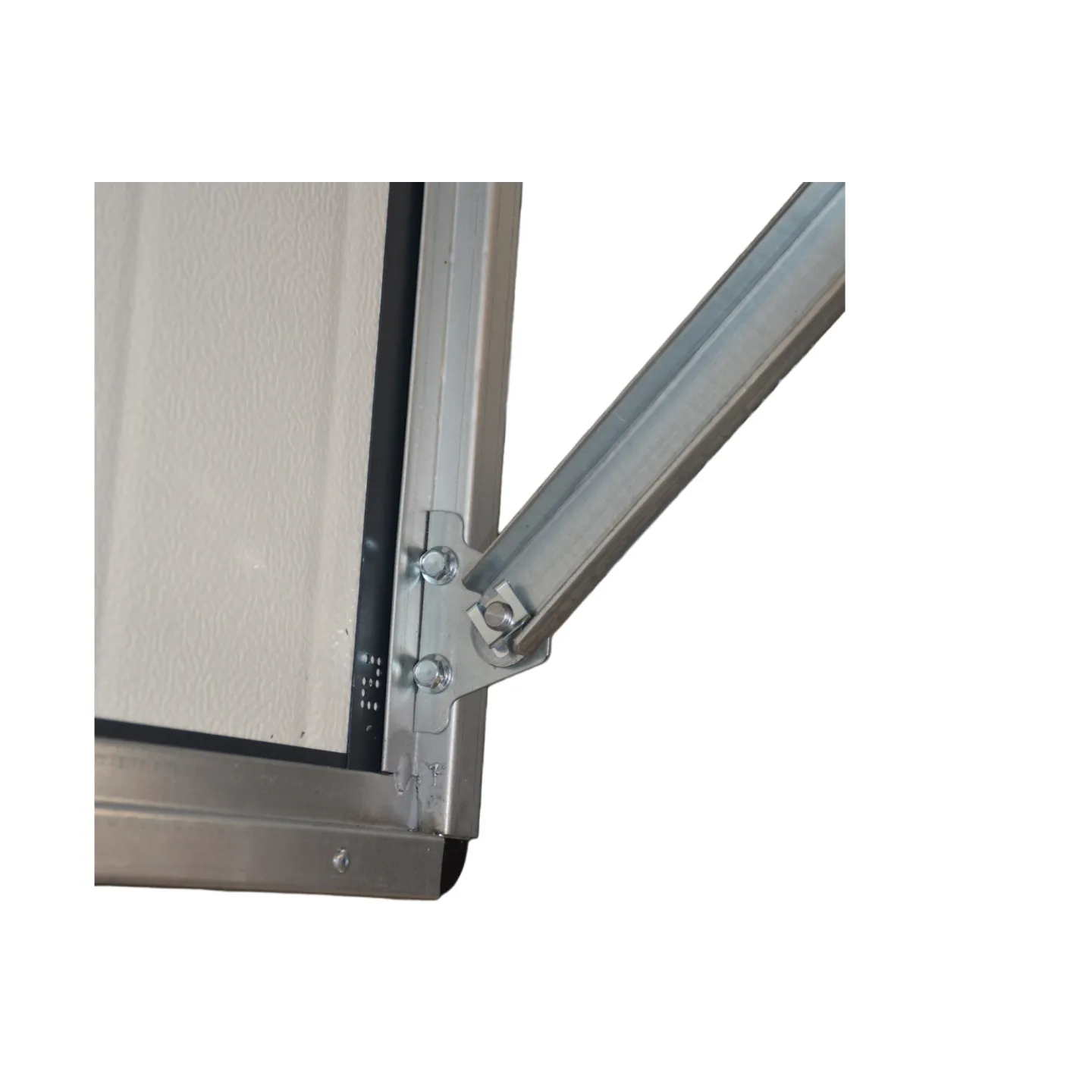

9 - Den Clip am Ende des Arms (am Verbindungsteil unten am Torblatt befestigt) entfernen, dazu einen großen Schlitzschraubendreher verwenden

10 - Mit einem Schrauber, der mit einem 10er Bit ausgestattet ist, die 2 unteren Schrauben entfernen, die den Arm an seinem Drehpunkt halten

DER DEFEKTE ARM IST JETZT ENTFERNT, ZEIT FÜR DEN NEUEN ARM

1 - Mit einem Schrauber, der mit einem 10er Bit ausgestattet ist, die 2 unteren Schrauben befestigen, die den neuen Arm an seinem Drehpunkt halten

2 - Den unteren Teil des Arms auf das Verbindungsteil unten am Torblatt setzen und den Clip wieder anbringen

3 - Die Schraubzwinge entfernen

4 - Tür zu zweit vorsichtig und sicher öffnen

5 - Mit einem Schrauber, der mit einem 10er Bit ausgestattet ist, die 2 oberen Schrauben befestigen, die den Arm an seinem Drehpunkt halten

6 - Sie mit einer Schraubzwinge auf der Schiene vor einem Rollenhalter blockieren

7 - Den neuen perforierten Gurt anbringen

8 - Die Federn am perforierten Gurt wieder anbringen (im gleichen Loch wie zuvor, siehe andere Seite)

9 - Die Schraubzwinge entfernen, die den Rollenhalter blockiert

10 - Tür vorsichtig schließen

11 - Mehrere manuelle Tests zur Kontrolle durchführen
