Kompatibel :
- mit motorisierten Push&Pull-Türen von Wayne Dalton.
- mit manuellen Türen von Wayne Dalton.
- Da die Kabel und Federn an der Außenseite der Schienen anzubringen sind, ist auf jeder Seite der Schienen ein Freiraum von etwa 10 cm für ihren Durchgang vorzusehen.
Nicht kompatibel:
- bei den Wayne-Dalton-Türen mit Motorisierung auf der Federachse selbst, Typ Idrive!

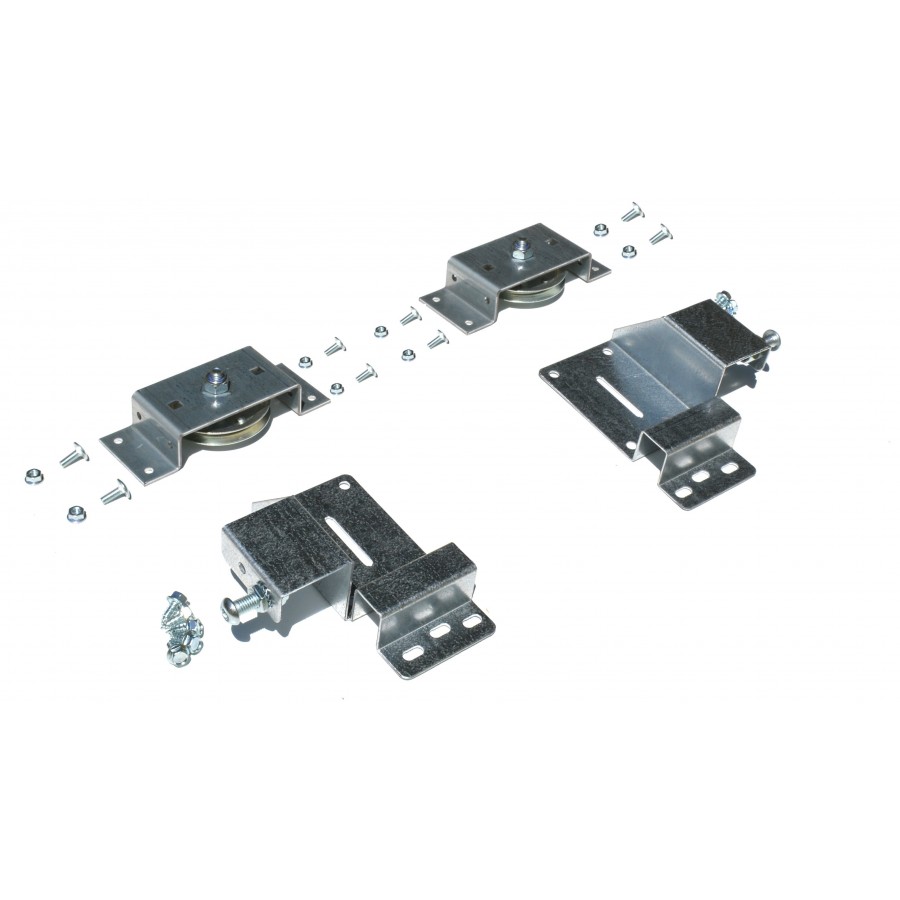

Inhalt des Kits:
Ein Bausatz enthält das gesamte notwendige Material, um beide Seiten einer Wayne-Dalton-Tür auszurüsten.
2 Schuhe + 16 Blechschrauben 6,3x15
2 bewegliche Nylon-Rollen Ø50
2 feste Riemenscheiben Ø70 mit Abstützung
2 Platten (zur Befestigung auf der Rundheit der Schienen)
2 Kabel Ø3 mit Schlaufe L7m + 2 Leitungen, die im Falle eines Nachschneidens gecrimpt werden
2 nach perforierten Kabeln
4 an die Größe Ihrer Tür angepasste Federn
2 spezielle niedrige Rollenhalter WAYNE DALTON mit Fernkabelbinder
Verschiedene Versionen :
Der Bausatz "bis zu 2400 mm" ist ausgelegt für Türen von 5m2 (groß max. 2450x2000),
Der Bausatz "bis zu 3000 mm" ist ausgelegt für Türen von 6m2 maximal (groß max 3050x2000).
Wenn Ihr Wayne Dalton-Garagentor mehr als 3000 mm breit ist, wählen Sie diesen anderen Torsionsfeder-Ersatzbausatz. Im Zweifelsfall sind wir hier, um zu helfen.
Um es an Ihrer Tür zu installieren:
ACHTEN SIE DARAUF, DASS DIE TÜR OFFEN UND VERRIEGELT IST, FEDERN ENTFERNT!
Befestigen Sie den Aufhängeschuh an der Rückseite Ihrer horizontalen Schienen
Befestigen Sie die 70-mm-Riemenscheibe und ihre Halterung an der Vorderseite Ihrer Schienen.
Entfernen Sie die alten Kabel und unteren Rollenhalterungen
Befestigen Sie die neuen unteren Lenkrollenhalterungen
Hängen Sie die Federn in die bewegliche Riemenscheibe und den Schuh
Führen Sie die Kabelschlaufen zu den unteren Radträgern, dann die Ø70-mm-Rolle, die Ø50-mm-bewegliche Rolle und hängen Sie sie an die perforierte Stange.
Prüfung der Federbalance und -spannung
Bei diesem Bausatz handelt es sich um einen "Anpassungs"-Bausatz, nicht um einen universellen Bausatz. Es ist möglich, dass je nach dem Design Ihrer Tür die Baugruppe leicht angepasst werden muss.
